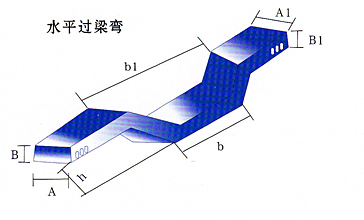

水平過梁彎

1 橋架安裝前期排布
施工前運用BIM技術,將橋架與消防管道、風管綜合在一起,根據業主需要的標高,確定好橋架標高,本項目橋架標高為橋架底板距主梁450mm。橋架走向排布充分考慮其他管線走向和維修方便,按照就近原則、多路橋架合并原則對橋架走向進行合理調整,將強電橋架、弱電橋架分別綜合到一起,使用共用支架,大限度減少橋架重復排布和翻彎,減少了后續電纜的敷設長度。本項目管路綜合后,橋架標高為橋架底板距離大梁450mm,強電橋架與弱電橋架同方向平行間距為0.4m。橋架與水管同方向平行間距為0.5m。
2 橋架安裝注意事項
本項目橋架支架間距為1.78m,橋架長度為2?m/節。這樣橋架支架均勻、美觀,同時避免橋架了挑擔及橋架連接片在支架上。橋架支架設置原則如下:吊架橫檔長度L不大于500mm,采用10通絲吊架,橫檔采用L40×40熱鍍鋅角鋼,熱鍍鋅角鋼倒圓角,通絲采用PVC管及吸盤保護,通絲末端用蓋型螺帽封頭;吊架橫檔長度500mm
橋架支架定位時,先定好直線段的起始,再用紅外儀打線,做到支架在一條水平線上。橋架安裝保證橫平豎直,同一水平面內水平度偏差不超過2mm,直線度偏差不超過2mm。橋架固定采用底部與支架橫擔以螺栓聯接的固定方式,橋架接縫處接縫嚴密,并列安裝的橋架需按由下而上,由內而外的順序安裝。
橋架本體接地采用聯接螺栓跨接軟銅線,接地螺栓需要加彈簧墊和平墊。橋架如為噴塑橋架,則使用接地止動墊圈,以保證電氣聯通。根據新規范要求橋架每隔30?m必須增加1個接地連接點。
